Termodynamické systémy na ohrev vody

Termodynamické ohrievacie systémy sú založené na pravidlách termodynamiky a na vlastnostiach kvapalín a plynov. Plyn, ktorý vznikne zmenou skupenstva pri prechode chladiacej kvapaliny termodynamickými panelmi, odovzdá tepelnú energiu ohrievanej úžitkovej vode alebo do vykurovacieho systému. Chladnú časť reprezentujú kolektory, horúcu časť tepelný výmenník.

1 Chladivo (R134A) (C2H2F4) ktoré má nízky bod varu - 26,1 ° C), táto kvapalina sa nastrekuje expanzným ventilom a v mikrokvapkách cirkuluje v termodynamickom paneli. Kvapalina absorbuje slnečné žiarenie a okolité teplo vďaka ktorému sa odparí.

2 Kompresor nasáva horúci plyn a stláča, v kompresore dochádza k zvýšeniu teploty a tlaku.

3 Tento horúci plyn prúdi kondenzátorom stočený do špirály, ktorá je navinutá na nádrži a takto sa odovzdáva teplo obalu nádrže a tá zohrieva vodu.

4 Horúce plyny odovzdajú teplotu cez kondenzátor tu stratí tlak aj teplotu. Ďalej prúdi späť do nádržky na chladivo a cez expanzný ventil späť do panelov.

Výhody termodynamických panelov

»Pracujú vo dne i v noci, so slnkom aj bez slnka, za dažďa, vetra, hmly aj snehu
»Termodynamickej panely možno efektívne inštalovať podľa dispozícií objektu
»Jeden panel váži iba 8kg, je vyrobený z hliníka a absorbuje obojstranne
»Panely možno inštalovať horizontálne aj vertikálne
»Panely sa neprehrievajú, nezamŕzajú a odolávajú vonkajším vplyvom
»Poskytujú rýchlu a efektívnu návratnosť
»Vyžadujú len minimálnu údržbu
»Šetrí životné prostredie aj Vašu peňaženku
Termodynamické panely majú svoj ​​nový vlastný web:  https://www.energy-panel.cz/

Ako fungujú termodynamické panely

Termodynamický panel slúži ako evaporator (výparník) v cykle kompresie s vnútornou jednotkou so zabudovaným kompresorom. Panelom prúdi ekologická chladiaca kvapalina (R-134A alebo R-407C), ktorá má veľmi nízku teplotu (pod 0 °). Kvapalina prechádza panelom, ten absorbuje okolitú teplotu, slnečné žiarenie, energiu dažďa a vetra, prípadne interiérové ​​inštalácie, zvyškové teplo. Absorpciou tejto energie sa z chladiacej kvapaliny stáva plyn, ktorý prúdi späť do kompresora, kde dôjde k stlačeniu a vzniku tepelnej reakcie. Po tejto reakcii sa kondenzátor dostáva do nepriameho kontaktu s úžitkovou alebo vykurovacou vodou.

Thermboil

Thermboil je nová generácia systémov na ohrev teplej vody na princípe tepelného čerpadla.tento systém funguje pomocou termodynamického panelu, ktorý slúži na absorpciu energie zo vzduchu, dažďa a slunce.Tento systém je vysoko úsporný a maximálne výkonný za akýchkoľvek podmienok.

Systém Thermboil je založený na vlastnostiach kvapalín-plynov a na pravidlách termodynamiky. Systém pracuje so špeciálnou chladiacou kvapalinou (R134a) Táto kvapalina je nastrekovaná pomocou expanzného ventilu v mikrokapičkách do termodynamického panelu, kde vďaka okolitému prostrediu dôjde k odpareniu a tento plyn je nasávaný do kompresoru.Tam dôjde k stlačeniu a zahriatie plynov na 100-130 ° C tento horúci plyn odovzdáva nepriamo cez kondenzátor (výmenník) teplo do vody v akumulačnej nádrži.

Systém Thermoboil dosahuje vykurovacieho faktoru 2,5 - 5,5 COP. Vyrába sa vo variantoch 100,180,200,250, 300 a 500 litrov.
Pre výrobu systému Thermoboil sú použité tie najkvalitnejšie materiály odolné voči korózii, zaisťujúci dlhodobú životnosť a spoľahlivosť zariadení.

Vďaka dlhodobým poznatkom tento systém ohrevu teplej vody dokáže ušetriť až 80% nákladov, proti doteraz inštalovaným systémom na ohrev teplej vody.

Thermboil I

Thermboil I je systém, ktorý je možné použiť tam, kde nie je možná inštalácia termodynamického panelu. Hoci nemáte možnosť umiestniť panel na vhodné miesto, nič nebráni tomu, aby ste využili vnútorné teplo v miestnosti, napríklad v kotolni, kuchyni, predsieni, apod
To v praxi znamená, že tento systém má vnútorný výparník, ktorý pomocou ventilátorov nasáva okolitý vzduch a vo vnútornom výparníku dochádza k rovnakému procesu ako keď sa použije Termodynamický panel, len tento systém nepracuje s energiou zo slnka. Napriek tomu tento systém pracuje po celý rok s priemerným vykurovacím faktorom COP 2,5.

Thermboil E

Thermboil Eje systém, ktorý pracuje pomocou termodynamického panelu, ktorý je nainštalovaný např.střech, fasáda, zabral pokiaľ možno na mieste, kde panel dokáže zachytiť slnečné žiarenia a vďaka tomu pracovať s COP 3-5.Takto inštalovaný systém dokáže pracovať až 7500 hodín / rok .

Ak dôjde k poklesu vonkajších teplôt pod bod mrazu, je odporúčané ohrievať vodu doplňkovám systémom. Buď el.topnou tyčí alebo je možnosť inštalovať panel vnútornej, ktorý sa pustí ak vonku sú nepriaznivé podmienky a je dostatok miesta pre vnútorné panel. nádrži.

Thermboil E+I

Thermoil E+I je kombinácia systémov E a I.Tento systém funguje rovnako ako predošlé dva len má tú výhodu, že ak je nedostatok miesta pre vnútornú inštaláciu panelu, je vhodný tento systém E + I. Tento systém je doporučovaný pre chladné horské oblasti.

TermBox

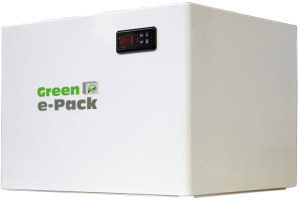

TermBox je kompaktná jednotka tepelného čerpadla , ktorá môže byť inštalovaná k akémukoľvek existujúcemu bojleru , akumulačnej nádrži o odporúčanej veľkosti do 300L . Ako vonkajšia jednotka slúži termodynamický panel , ktorý je vystavený okolitým poveternostným podmienkam a slnečnému žiareniu . Tento panel funguje ako výparník tepelného čerpadla , ktorý zachytáva tepelnú a slnečnú energiu .

Ako funguje TermBox

Chladivo R134 je vstrekované v podobe mikrokvapiek expanzným ventilom do potrubia a následne prechádza termodynamickým panelom , kde kvapalina absorbuje energiu z okolia panelu . Vďaka tomu sa kvapalina odparí na plyn a ten prenáša tepelnú energiu späť doTermBoxu . Plyn je stlačený kompresorom , čím sa zvyšuje tlak aj teplota plynu .Tento plyn prechádza prietokovým výmenníkom cez ktorý sa táto tepelná energia odovzdáva do vody . Vďaka obehovému čerpadlu , tak cirkuluje cez prietokový výmenník studená voda , kde sa ohrieva a prúdi späť do bojlera , ktorý sa ohrieva na požadovanú teplotu. Tento cyklus pokračuje , kým voda v zásobníku dosiahne nastavenú teplotu napr 55 ° C. Po dosiahnutí tohto stavu systém prejde do pohotovostného režimu .

Jednoduchá inštalácia TermBoxu

TermBox je veľmi jednoduchý na inštaláciu . Je pripojený na existujúci bojler . Do TermBoxu sa napojí výstup teplej vody a výstup z TermBoxu sa napojí na vstup studenej vody a osadí sa spätnou klapkou . Vďaka tomuto systému a lacno získanej energii sa znížia náklady na ohrev vody až na - 100 % súčasných nákladov.
